Defeitos de Hardware (Beeps e sons de sinalização para algumas versões de MOBO)
Depois da montagem física dos cabos, placas e componentes, e da correta configuração dos parâmetros do BIOS, ainda poderem ocorrer outros problemas. Causados por falha elétrica ou por danos nos componentes eletrônicos, beeps de erros podem ser ouvidos durante o POST, e indicam que algo está errado e com isso seu computador poderá se tornar inutilizável.
Alguns dos beeps, podem sinalizar apenas erros leves e que podem ser corrigidos mediante a troca dos componentes danificados, ou quando se executa uma nova reconfiguração no BIOS.
Outros porém, podem sinalizar defeitos graves na MOBO, que não podem ser corrigidos, exigindo a troca completa da mesma.
Alguns defeitos, podem ainda ser acompanhados de mensagens de erro na tela de vídeo, servindo como referência no manual para uma tabela de erros.
Acompanhe agora uma tabela exemplo de erros e problemas que podem ocorrer durante o POST.
Atenção:
Devido a enorme quantidade de fabricantes de BIOS, os códigos de erros e quantidades de bips,podem variar. Recomendamos a leitura completa do manual para verificar qual o significado correto destas sinalizações. Contudo exibimos valores de referência para que se possa ter uma base.
1) Verificando se o bip será emitido.

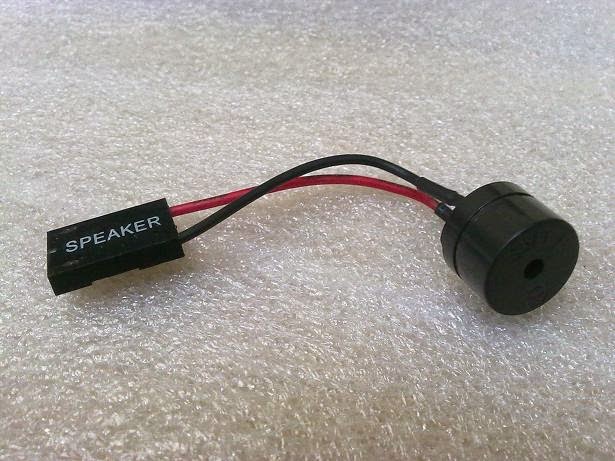

Verifique se o Buzzer está corretamente plugado na MOBO. Os sons de erros são gerados diretamente da placa mãe, já que ainda não temos drivers de som carregados (somente no SO). Portanto caso não haja Buzzer conectado,não será possível se ouvir os bipes de erro. Caso ele esteja queimado, também não será possível se ouvir os beeps. Teste com outro.
Jamais procure os beeps de erro nas placas de som(plugue verde traseiro ou do fone de ouvido), eles nunca serão emitidos por lá, já que não existe driver previamente carregado de placas durante o POST!
Obs: Para gabinetes antigos, existe um pequeno alto-falante (PC-speaker). Sua função é a mesma que nos atuais Buzzer piezoelétricos.
BIOS da AMIBIOS -American Megatrends
1 Beep Curto: POST executado com Sucesso! Não há erros de hardware, se houver SO instalado, ele deverá ser corretamente carregado.
| Código Beep | Descrições |
|---|---|
| 1 longo | DRAM falha de atualização. verifque as memórias e timmings |
| 1 longo seguindo de 2 ou 3 bipes curtos | Falha no circuito de Vídeo.Não haverá vídeo,retire a placa de vídeo e tente recolocar novamente. Limpe contatos,troque a placa de vídeo. |
| 2 curtos ou 2 longos | Falha Geral Grave, não identificada pelo POST. Pode ser falha da MOBO ou falha em memória RAM não identificados pelo POST. |
| 3 bipes longos | Falha nos primeiros 64Kb de memória RAM. Retire os pentes,limpe os contatos e tente recoloca-los novamente. Troque os pentes ou a MOBO |
| 4 longos | Falha no timer da RAM,defeito nos módulos ou MOBO |
| 5 beeps | Erro na CPU (processador principal) Verifique se está bem encaixado e caso não resolva, troque o chip CPU que deve estar com defeito. Ou mobo. |
| 6 beeps | Falha no Gate20 8042, chip na MOBO que coloca a CPU em modo protegido. Danos no processador ou na Mobo (chipset 8042) |
| 7 beeps | CPU com problemas, ajuste de clock errado ou overclocking mal ajustado.Pode ser também defeito no chip CPU,considere uma troca em último caso. |
| 8 beeps | VRAM com problemas. Tente limpar os contados da placa de vídeo ou então efetuar a troca da placa por outra. |
| 9 beeps | Erro na FLASH memory do BIOS. Chip danificado ou ataque de vírus que pode causar danos ao sistema. Atualização mal feita. |
| 10 beeps | Defeito no CMOS da MOBO, efetue a troca da MOBO |
| 11 beeps | Falha de memória cache. Tente ajustar os timmings no BIOS novamente, ou o sistema funcionará sem CACHE, causando perda de desempenho. |
| sirene de dois tons | Baixa rotação de CPU Fan, Nível de Tensão fonte errado. |
| Código Beep | Descrição |
|---|---|
| 1 longo, ou 2 curtos | Indica que um erro de vídeo ocorreu e o BIOS não é possível inicializar a tela de vídeo para exibir qualquer informação adicional. Verifique ou troque a placa de vídeo. |
| Qualquer outro sinal sonoro (s) | Problemas gerais da RAM. |
Se quaisquer outros problemas de hardware corrigível forem encontrados, o BIOS exibe uma mensagem na tela do computador.
Phoenix BIOS
Verificar o manual da MOBO, pois existe grande variedade da tabela de erros. Existem muitas versões e revisões deste fabricante de BIOS.
Acessem a próxima aula onde abordaremos outros defeitos que não sinalizados são beeps.
Abraços
JMJG
Eng Eletrônico
